彫刻型(NCポンチ・マシニングポンチ・エンボス型)

彫刻型(NCポンチ・マシニングポンチ・エンボス型)

削り出しにより、形状の自由度と寸法精度の高さを実現

金属ブロックをエンドミル等で切削して刃をつくるのが彫刻型です。削り出すことで、精密でつなぎ目のない刃を実現し、刃高もピナクルダイより自由度が高くなります。寸法精度に限界があるトムソン型(ビク型)や、厚みがある製品の抜き加工を苦手とするピナクルダイでは難しい場合に有効です。耐久性が高く、長寿命性にも優れます。

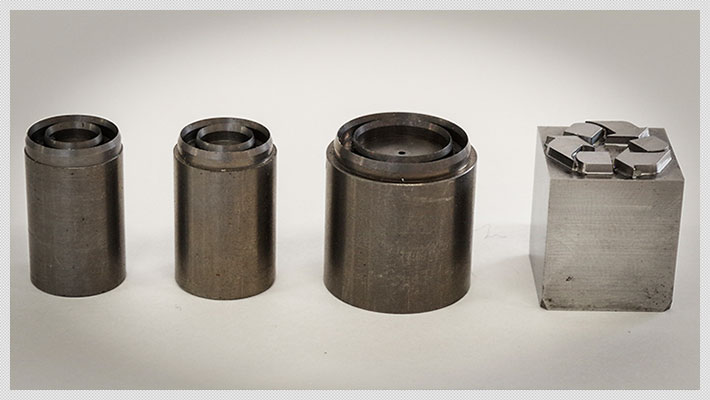

NCポンチ・イーグルダイ・マシニングポンチ

NCによる切削加工で、精度・強度・切れ味に優れた抜型をつくり出します。寸法精度と刃高が求められる各種部品に広く用いられています。

エンボス型

製品の表面を凸状に浮き上がらせるエンボス加工用の型です。雄型と雌型の間に製品を置いて圧をかけることで、丸みを帯びた独特の立体感を出します。膨らみのある各種ボタンなどで多く採用いただいています。
